你感兴趣的德国超低能耗装配式木构工程建筑

德国传统式木构建筑

木构建筑以其溫暖当然、便于生产加工和感染力丰富多彩等特点，一直以来在建筑行业获得广泛运用。德国传统式建筑中有一种十分知名的“木桁架结构建筑”（Fachwerkbauten），德国好几处出色木桁架结构建筑已被联合国组织纳入“世界文化遗产名册”。传统式木构建筑，尽管造型设计幽美，别具匠心，但他们不可以考虑今日人们的必须，尤其是在防火安全、大容量营造、房间内舒适度、环保节能及安全性使用性能等层面有一定的缺乏。怎样承继传统式，充分发挥当代生产技术专长，造就考虑艺术美学与舒服、身心健康要求的新式木构建筑，是制造行业遭遇的挑戰。

今日伴随着全球范畴自然环境与气候异常的加重、生态保护呼吁的上涨、及其大家走进自然、追求完美健康生活方式的憧憬，木构建筑的优势更为遭受大家的亲睐。现代科学技术授予木材出色的结构力学及防火安全性能，及其木构建筑现代化装配式建筑修建方法的优点，使木构建筑获得愈来愈普遍的运用。

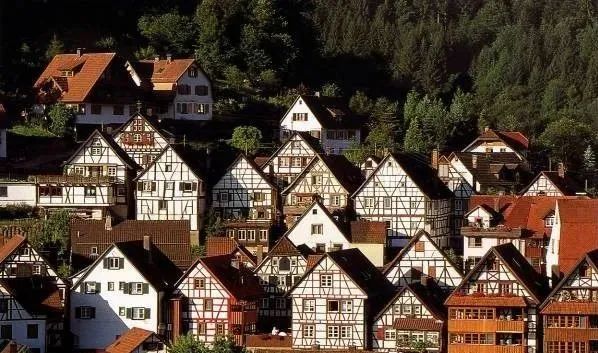

德国传统式木桁架结构建筑

德国当代装配式建筑木构建筑管理体系与规范

历经智能化加工工艺生产加工解决后的木材的应用范畴和性能已远远地提升了大家旧思想中木材性能与木构建筑能够做到的水准。智能化的工业生产制作工艺使木材的性能发生了极大提高，另外维持并充分发挥其当然、溫暖、舒服、人性化的优势。

德国现如今木结构建筑中的木质预制构件全是历经智能化技术性生产加工生产制造，考虑严苛的品质与环境保护规定，不象传统式木构建筑那般立即选用整支园木应用，由于整支木材会由于含水溶性、空气相对湿度转变等要素产生弯折、形变、裂开。

德国当代木构建筑

当代木材必须历经干躁，按纹路割成木料，再用特殊强力胶水黏合等加工工艺生产加工成复合型胶合板木（BSH-Brettschichtholz），它在长短方位可拼凑，流水线通缝联接，胶合板木的结构力学性能和防火安全性能进一步提高。因此能够用以大中型构造应用，欧州当代木构建筑在体育场馆等大中型公共性建筑中也有很多经典案例。

德国户外自然环境下应用的木材都选用双层安全防护装饰设计镀层。它能够显出木材的纹理，抵挡极端天气和紫外线辐射，具备优良的使用性能，另外又具备吸气作用，可均衡木材的环境湿度，防止胶合板木形变。

德国木结构关键运用于矮层和双层建筑上，作用以定居建筑主导，一小部分为办公室、养老服务、幼稚园、酒店餐厅和商业服务建筑。木结构建筑可分成画框板结构、木框架剪力墙、压层家具板材构造三种结构形式。

2.1画框板结构：

载重木架构与抗剪切体是画框板结构建筑的特性。框体选用实木板，最好结构用全实木板（KVH）方式。板才关键由木材或纸面石膏板原材料组成。规范化的木横截面和规范化的板才规格使生产加工生产制造和修建获得提升。实木板架构和板才有机化学组成，产生的墙面、混凝土楼板和房顶构造管理体系，可以合理地消化吸收和承重全部竖直和水准载荷。画框板结构建筑重量轻，隔热层坐落于画框原材料薄厚中间，因此建筑看起来轻柔。

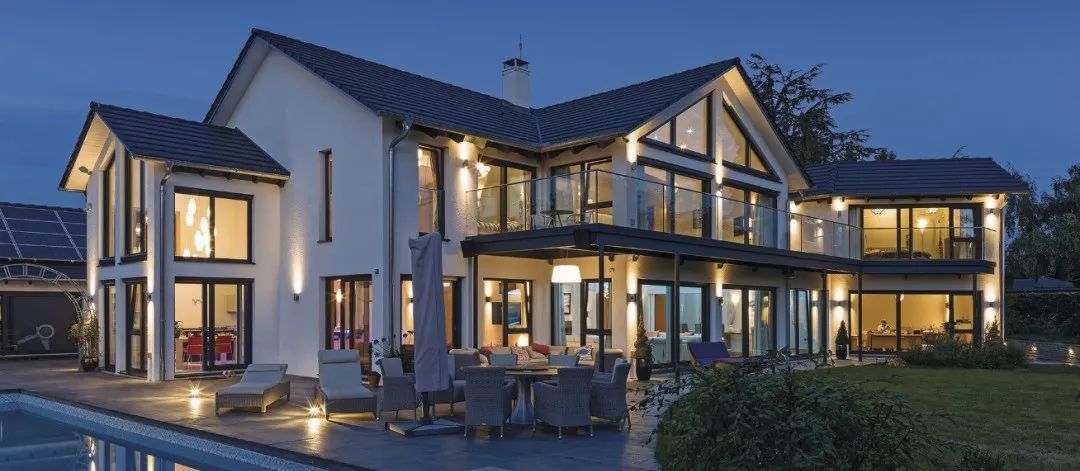

画框板结构建筑

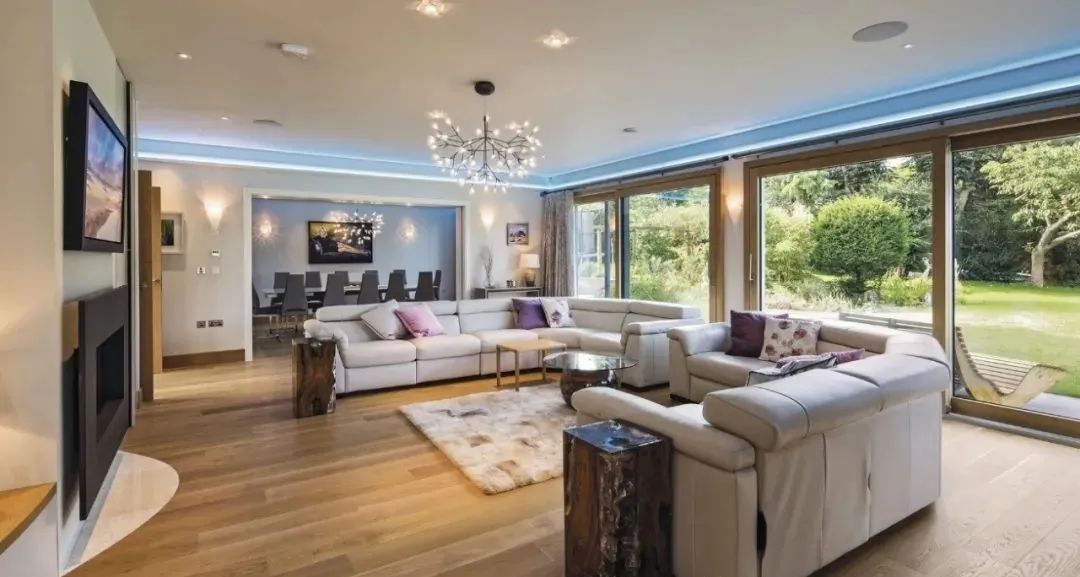

画框板结构建筑房间内

要做到被动房的环保节能水准，必须提升两侧或里侧保温隔热材料，这一步能够在加工厂事先进行。墙体一部分能够挑选装饰设计木材控制面板、墙砖、或隔热层加建筑涂料等方式。

在加工厂预制构件的墙面等板才中，早已事先安裝好建筑的隔热保温、隔蒸气层和气密性层，及其建筑给排水、电器设备管道、或预埋装线和插口室内空间。加工厂预拼装的部件还包含建筑的外门和窗子。施工工地上的工作中包含:建筑给排水管道和电气设备路线的联接，地砖、木地板、涂刷、室内木门等。预制构件安装建筑，能够保质保量、操纵成本费，大大缩短了工程施工周期时间:一般在别墅地下室或建筑地控制面板进行以后五个礼拜内可搬入。

计算机系统控制、自动化生产、智能化的生产制造机构提升使现代化预制构件木构住房逐步完善发展。预制构件木结构建筑品质有严苛确保，每一件预制构件商品在原厂时都是有质量检验达标标志。

2.2木框架剪力墙

木框架剪力墙管理体系就是指竖直承重的木质柱和水准承重的木质梁构成的木结构管理体系。木材大多数选用工程项目用高品质的复合型胶合板木（Brettschichtholz）。这类工程项目用复合型胶合板木，也被用于修建大跨距体育场馆等建筑。服务性木结构，如混凝土楼板次梁、钢檩条等则选用结构用实木板。

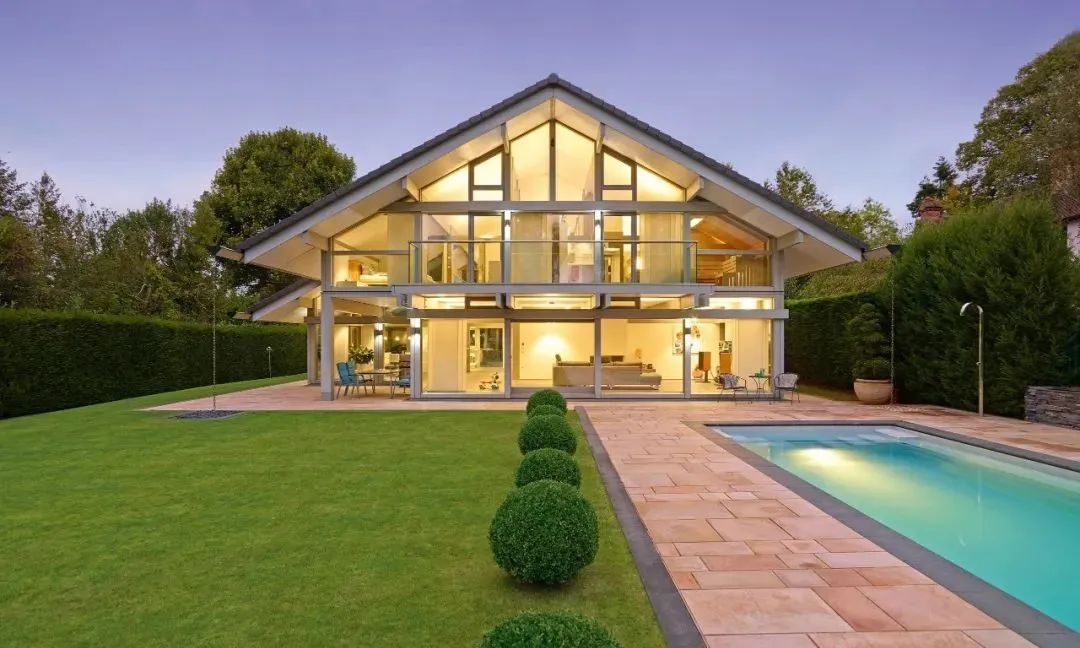

木框架剪力墙建筑

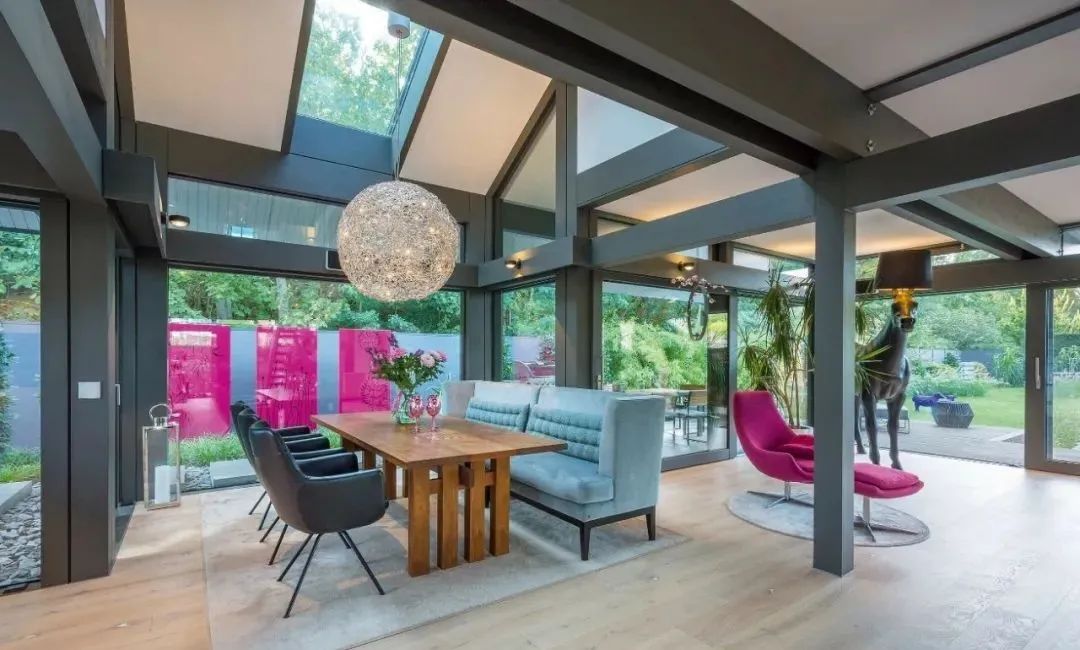

木框架剪力墙建筑房间内

用木框架剪力墙管理体系修建的房子，其外墙挂板也具备隔热保温层，隔蒸气层和气密性层，但木框架剪力墙管理体系中的内外墙挂板不担负一切结构作用。建筑物的抗弯由木质、钢质斜撑或刚度楼梯口担负。因为墙面是添充性预制构件，因此墙面可随便布局并在未来轻轻松松变更，混凝土楼板也可便捷设定错层结构。建筑室内空间灵便流动性，开窗通风部位与总面积灵便，光照和园林景观好。

2.3压层家具板材构造

压层家具板材构造建筑近十年来获得迅速发展趋势。家具板材构造选用正交和压层木材（Brettsperrholz，KLH=Kreuzlagenholz，英语CLT-Cross-LaminatedTimber）），有非常好的构造承重性能，能够生产加工做成混凝土楼板、墙面、屋面。智能化的计算机系统控制激光切割数控车床，可以轻轻松松激光切割出一切必须的洞边和样子。压层家具板材构造不会受到建筑变位系数限定，能够造就出与众不同的、纯粹的室内空间，遭受建筑师、结构设计师和小区业主的亲睐。压层家具板材构造，同之上二种木结构方式一样，能够在加工厂生产加工预制构件，到当场拼装。

2.4相关预制构件木结构、装配式建筑管理体系的一部分技术标准

德国相关木结构建筑的规范较多，文中收集整理了一部分有关规范名字，有必须的人员可根据官方网方式选购规范全篇，开展深入分析。

DINEN1995-1-1/NA:木结构的设计方案和结构，1-1一部分:一般性要求-一般性标准和相关建筑物要求，欧州标准5-國家主要参数

DINEN1995-1-2/NA,木结构的设计方案和结构，1-2一部分:一般性要求-载重预制构件的消防设计规范，欧州政策法规5-國家主要参数:

DINEN14250木构建筑-对选用钉片联接的预制构件载重预制构件商品的规定

DINEN14509两边含有金属材料覆层的载重夹芯板-加工厂生产加工商品-技术标准

DINEN408,木结构-载重木材和胶合板木材-物理学和结构力学性能的要求;

DINEN594,木结构-实验方式 -平板式结构墙面的承载力和弯曲刚度;

DINEN595,木结构-实验方式 -检验架构式梁明确其承载力和形变状况

DINEN596,木结构-实验方式 -平板式结构墙面柔性连接的检验

DINEN1075,木结构-实验方式 -钉板联接

DIN18203-3,建筑尺寸公差-第三一部分:木材和木基原材料的建筑零部件

3德国矮层装配式建筑超低能耗木构建筑

德国矮层装配式建筑木结构关键运用于小住房类建筑商品，因为矮层木结构建筑在防火安全和使用性能层面等技术性性能已彻底做到应用规定，价钱适度，非常是身心健康环境保护性能及艺术美学层面优点突显，因此销售市场需要量很大。

木结构建筑相对性于钢筋混凝土建筑更非常容易保证高效率隔热保温。德国全新建筑环保节能规章EnEV要求的建筑供暖耗能，依据建筑方式不一样大概在60kWh/m2a上下，超低能耗建筑的供暖耗能大致是这一标值的50%。即30kWh/m2a上下。做到这一水准环保节能规范的建筑能够得到德国振兴金融机构丰厚的低利息贷款，另外建筑运作耗能较低、CO2等空气污染物排污较少、房间内舒适感不错，自然建筑工程造价也有持续上升。

4双层装配式建筑木构超低能耗建筑

双层木结构建筑的防火安全和构造安全隐患相对性较为非常容易处理，因为木材非常容易生产加工、重量较轻、运送及起吊便捷，特别适合装配式建筑工程施工修建，非常是其环境保护及身心健康层面性能优异，愈来愈多的小区业主和建筑师喜爱选用木结构修建高层住宅和商业服务建筑，仅仅现阶段德国双层木结构建筑比混泥土建筑的工程造价均值要贵大概10-20%，因此销售市场上基本建设量并不算太大。

5高层住宅装配式建筑木结构超低能耗建筑

5.1高层住宅木结构建筑防火性能

世界各地针对高层住宅建筑的界定相距并不大。德国建筑标准要求，建筑高层有定居或办公室等作用屋子路面间距建筑户外路面高宽比大于22米的建筑物为高层住宅建筑。出自于安全系数考虑到，世界各地对高层住宅建筑的防火性能（包含建筑载重构造的防火時间，疏散出口的防火時间，建筑载重构造、外排架结构及疏散出口结构原材料的点燃性能等）都明确提出了很高的规定。

实木结构载重预制构件在碰到火灾事故状况下，表层会产生炭化层，一定時间内可阻拦火苗点燃到木预制构件內部，因此使木结构持续保持非常承载能力、考虑矮层建筑物内工作人员消防疏散的规定。

但在高层住宅建筑上，世界各国防火标准一般都规定建筑的载重预制构件（梁、柱、混凝土楼板）、疏散出口间、梯步及其建筑的外排架结构为不易燃原材料。木料自身是易燃原材料，不符合这一规定。根据独特的防火结构，如在木结构两侧包囊防火板等方式，能够使木结构墙面的防火等级做到九十分钟之上。高层住宅木结构的防火难题并不是不可以处理，但结构相对性繁杂，提升目前建筑标准规定，项目建设申请都必须开展防火特批。

6结束语与未来展望

当代木结构建筑产业链中，各种各样胶合板木技术性和金属表面处理技术性使木料的结构力学、防火、防水等性能相对性木材大幅度提高，使木结构建筑的运用范畴不断发展。因为欧州等资本主义国家针对建筑环境保护节能减排、身心健康舒服的追求完美，而木料做为能再生原材料，十分身心健康环境保护，重量较轻、承载能力强，易生产加工，非常适用加工厂预制构件，木结构自身隔热保温性能好，木结构建筑更非常容易完成超低能耗以致于零耗能建筑，因而近些年木结构建筑运用有显著增长的趋势。

在矮层定居建筑行业，德国装配式建筑木结构建筑在防火和使用性能层面等技术性性能已彻底做到应用规定，价钱适度，非常是身心健康环境保护性能及艺术美学层面优点突显，大部分生产商都出示超低能耗乃至零耗能小住房建筑商品，销售市场需要量很大。

在双层建筑行业，非常是五层及下列木结构建筑，建筑技术性相对性完善，项目建设审批简易，木结构装配式建筑建筑可以充分发挥修建快速、环境保护节能减排、身心健康舒服的优点，新建筑基础都做到超低能耗水准。因为工程造价现阶段高过钢筋混凝土的建筑，因此在德国运用还不普遍。

在高层住宅建筑行业，德国有关标准规定高层住宅建筑的载重预制构件（梁、柱、混凝土楼板）、疏散出口间、梯步及其建筑的外排架结构为不易燃原材料。木料自身是易燃原材料，不符合这一规定。根据独特的防火结构，能够使木结构的防火等级做到九十分钟之上。处理高层住宅木结构的防火难题相对性繁杂，全部项目建设都必须开展防火特批。德国地区现阶段有10栋上下高层住宅木结构建筑峻工或已经基本建设当中。
